Exercice 1: Galet tendeur de courroie
- De quel type de roulement s’agitil ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- Estce que le montage est à arbre ou moyeu tournant ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- Quelles sont les bagues qui doivent être monté serrées (extérieures ou intérieures) ? . . . . . . . . . . . . . . . . .
- Identifier les obstacles arrêtant ces bagues axialement (A, B, C, D, E, F, G, H) : . . . . . . . . . . . . . . . . . . . . .
- Les bagues extérieures sontelles montées avec jeu ou avec serrage ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- Identifier les obstacles arrêtant ces bagues axialement (A, B, C, D, E, F, G, H) : . . . . . . . . . . . . . . . . . . . . .
- Coter sur le dessin les portées des roulements sur l’arbre (4) et sur les alésages de (1) et de (2).
Exercice 2: Galet tendeur de courroie
Le galet (9) est guidé en rotation par rapport à l’axe (1) par deux roulements (5) et (8).
- Colorer l’ensemble des pièces en rotation.
- Estce qu’il s’agit d’un arbre tournant ou moyeu tournant ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- Quelles sont les bagues montées serrées? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- Identifier les obstacles arrêtant ces bagues axialement (A, B, C, D, E, F, G, H) : . . . . . . . . . . . . . . . . . . . . .
- Les bagues intérieures sontelles montées avec jeu ou avec serrage ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- Identifier les obstacles arrêtant ces bagues axialement (A, B, C, D, E, F, G, H) : . . . . . . . . . . . . . . . . . . . . .
- Coter les portées des roulements sur l’arbre (1) et sur l’alésage (9)
Exercice 3: Guidage d’un pignon Arbre
1- Montage des roulements : Page suivante
- Compléter le montage de ces roulements.
- Indiquer les tolérances des portées des roulements
- Compléter le dessin du couvercle (08) et assurer sa fixation sur le boîtier (04). (Ne représenter qu’une seule vis)
2- Compléter la nomenclature des éléments ajoutés.
Exercice 4: Guidage d’un arbre intermédiaire

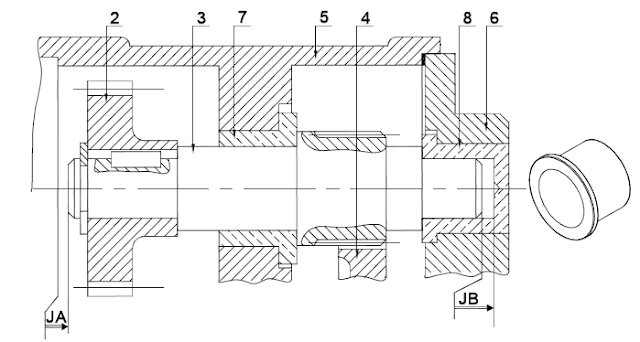

1- Guidage par coussinet : L’arbre pignon (3) est guidé en rotation par deux coussinets (7) et (8).
- Indiquer les ajustements nécessaires au montage des coussinets.
- Tracer les chaînes de cotes relatives aux conditions JA et JB.
2- Guidage
par roulements : Pour améliorer le guidage en rotation de l’arbre (3), on a remplacé les deux coussinets par deux roulements à une rangée de billes à contact radial (R1) et (R2).
- Compléter le dessin de montage des roulements.
- Assurer l’encastrement de la roue dentée (2) sur l’arbre (3).
- Indiquer les ajustements nécessaires au montage des roulements.
N.B: Utiliser les composants standard fournis à la page suivante pour réaliser l’encastrement de la roue dentée.
2- Guidage
par roulements : Pour améliorer le guidage en rotation de l’arbre (3), on a remplacé les deux coussinets par deux roulements à une rangée de billes à contact radial (R1) et (R2).
- Compléter le dessin de montage des roulements.
- Assurer l’encastrement de la roue dentée (2) sur l’arbre (3).
- Indiquer les ajustements nécessaires au montage des roulements.
N.B: Utiliser les composants standard fournis à la page suivante pour réaliser l’encastrement de la roue dentée.
